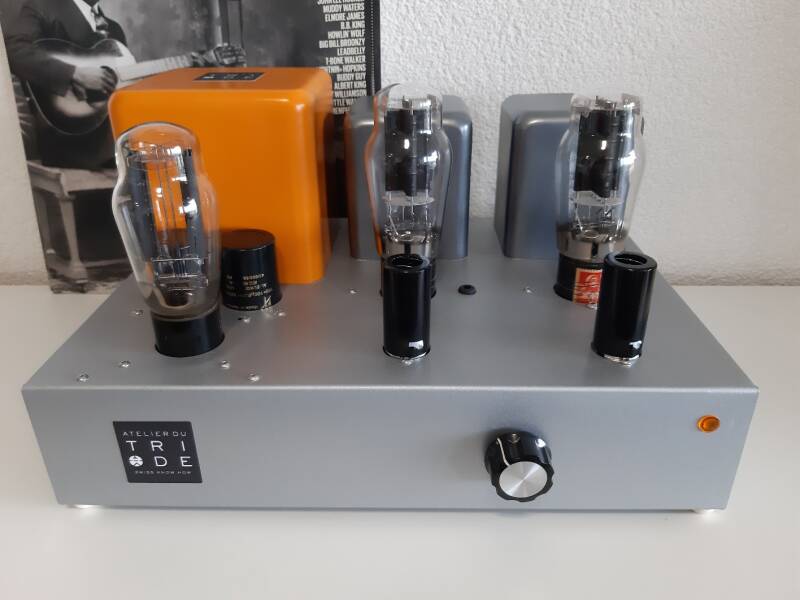

L'amplificateur SE à triode 2A3
Comme la 45, la triode 2A3 fait partie du cercle très fermé des triodes linéaires à chauffage direct utilisées dans la reproduction musicale. Elle sont notamment appréciées pour leurs bas médium et l'homogénéité générale de leurs rendu sonore. La puissance offerte par une triode 2A3 est plus importante que sa cadette la 45, ce qui lui permet d'offrir un niveau sonore plus important et d'élargir son panel d'association. L'une et l'autre sauront offrir avec des enceintes de bon rendement d'excellentes prestations sonores et nous sommes convaincus que vous saurez les apprécier.
Philosophie & conception
Pour la réalisation de cet amplificateur nous avons fait des choix dictés par notre expérience afin d'obtenir les meilleures performances objectives et subjectives. Nous avons privilégié une certaine philosophie générale et adopté un câblage général dit en l'air. Ce dernier est réalisé avec soin et minutie en suivant un routage spécifique et éprouvé. L'alimentation générale est fournie par un puissant transformateur que nous avons spécialement sélectionné pour ses caractéristiques. C'est un élément essentiel qui contribue aux performances et à la fiabilité de cet amplificateur.
Le redressement emploie indifféremment une valve à chauffage direct type 5u4g ou à chauffage indirect type GZ34. Elle est suivi d'un filtrage en Pi de type CLC propre à chaque canal afin de garantir un découplage efficace des canaux de puissance G/D et de pré amplification.
Le chauffage des cathodes des triodes de puissance ainsi que celle des filaments des pilotes est réalisé en alternatif via des enroulements secondaires spécifique. C'est ici un choix assumé qui découle directement de notre expérience, de nos écoutes et des comparaisons réalisée au fil du temps.
Les composants que nous employons dans nos appareils sont d'excellentes qualités. Nous avons pris le temps et le soins de sélectionner au fil du temps une grande partie d'entres eux comme par exemple ceux employés dans l'alimentation générale, dans les découplages et la transmission du signal.
Il y à de très nombreuses façons de piloter efficacement une triode de puissance comme la 2A3. Pour cet amplificateur nous proposons une configuration simple et performante qui pourra indifféremment être réalisée avec des tubes neuf, ou Nos ce qui permets plus de polyvalence et un vaste choix concernant la marque et/ou le choix des tubes.
Notre première proposition mets en œuvre une double triode asymétrique 12DW7 ou ecc832 toute deux ont un socle noval et elles sont facilement disponible aussi bien en Nos (New Old Stock) qu'en neuf. Notre deuxième proposition emploie cette même configuration mais avec une demi 6SL7 en entrée et une demi 6SN7 en CF (cathode Follower) qui sont en culot octal. On peux donc choisir à la commande l'une ou l'autre de ces propositions.
Notez que si vous souhaiteriez un pilote spécifique pour votre appareil on pourra je pense répondre à vos attentes ou vous conseiller.
Les transformateurs de sorties utilisés dans les amplificateurs à tubes sont des éléments essentiels car ils impactent directement le rendu sonore et les performances objectives. Pour cet appareil nous avons sélectionné le LL1664/60mA chez Lundahl transformers pour la version standard et le S-9 chez Monolith Magnetics pour la version signature.
La connectique...
Vue générale arrière de la connectique générale avec les 2 entrées Ligne RCA (sélectionnable via l'inverseur), les prises HP, puis un porte fusible et la prise secteur IEC
