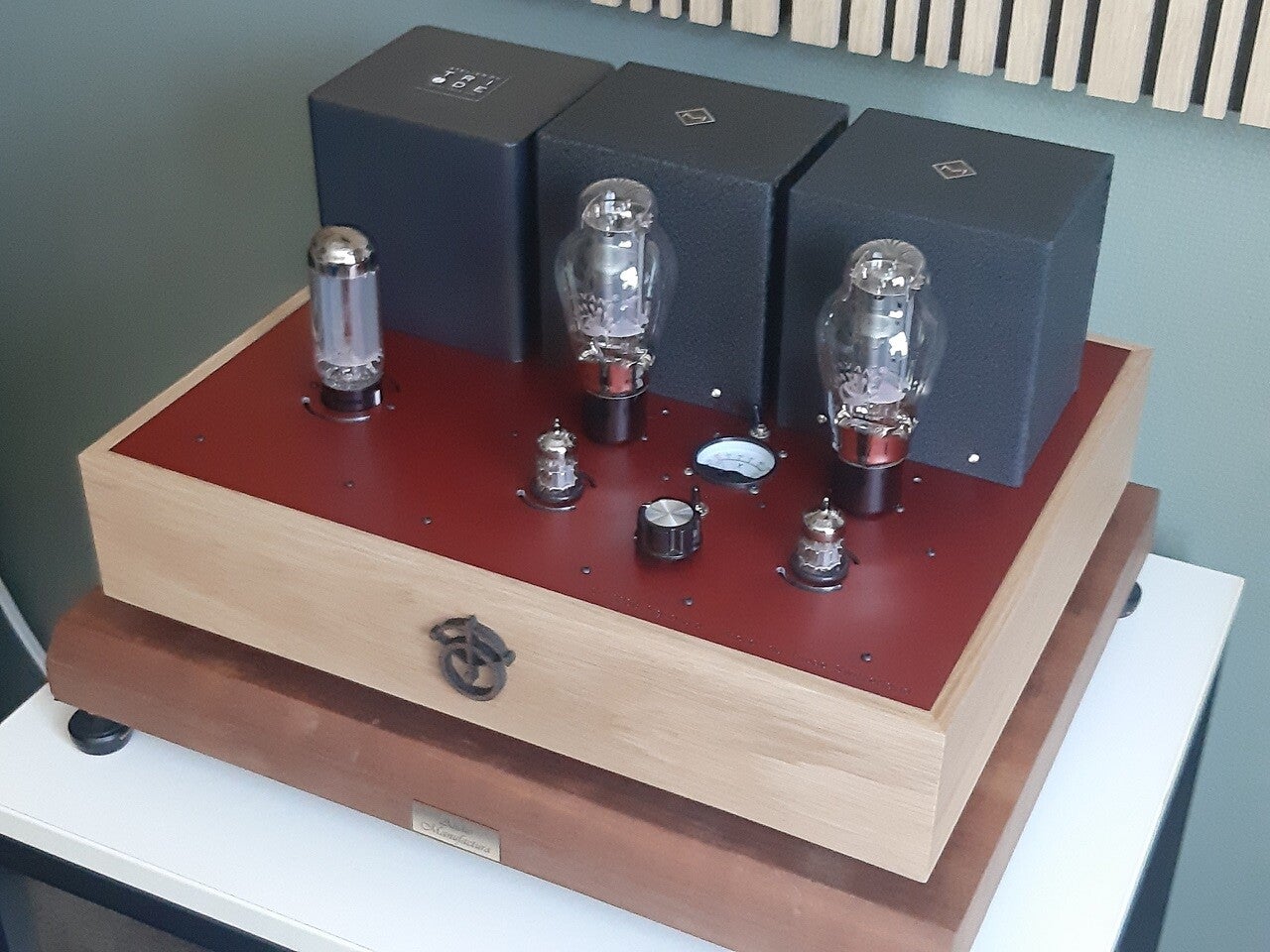

L'amplificateur SE à triode 300B
Cet amplificateur de puissance à triodes 300B synthétise une certaine philosophie et le souhait de proposer un appareil manufacturé compact, fiable et performant à un coût modéré. Vu de l'extérieur, on pourrait presque dire que c'est un amplificateur SE 300B comme tant d'autres...
Et pourtant, ce n'est pas n'importe quel amplificateur ! En effet, nous l'avons doté d'un certains nombre de particularités qui en font un appareil singulier capable de vous faire vivre et ressentir votre musique préférée. C'est une de de nos approches pour permettre à nombre d'audiophiles et de mélomanes de découvrir et d'apprécier le potentiel sonore de cette triode légendaire.
Philosophie & conception
La philosophie de conception générale de cet amplificateur s'articule autour d'une structure éprouvée et judicieusement dimensionnée. Celle de l'alimentation en particulier est ici de type hybride. Elle est suivie d'un filtrage LC spécifique à chaque canal garantissant un découplage efficace des canaux G/D ainsi qu'une réponse transitoire générale très rapide. La partie basse tension de la valve est temporisée ce qui permets non seulement de bénéficier d'une montée progressive de la HT, mais aussi parce que le délai est plus long de participer à une plus grande fiabilité et longévité de tout les tubes.

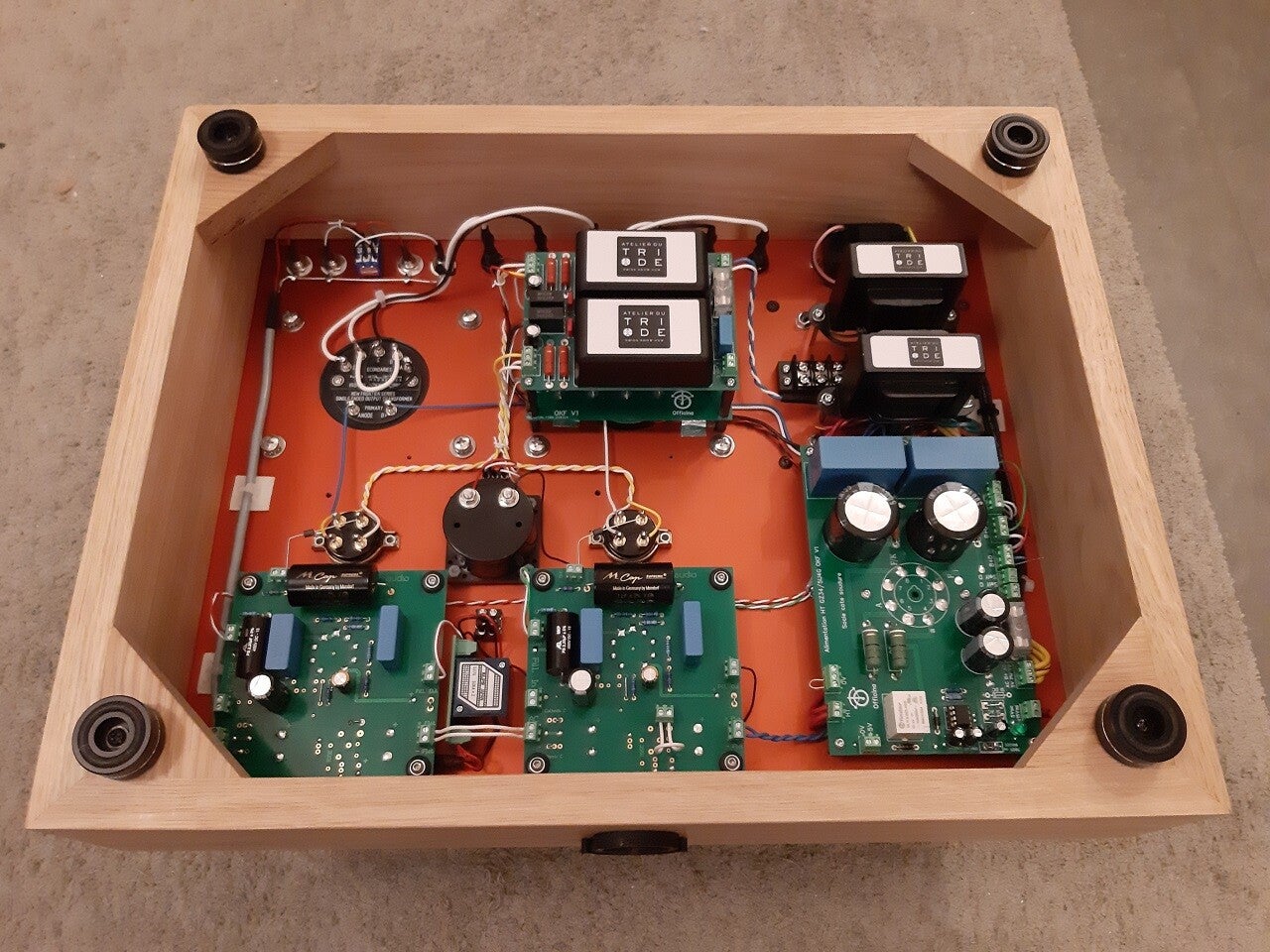

Sur l'image interne de l'amplificateur ci-contre vous pouvez visualiser l'organisation et l'emplacement des différents modules propriétaire.
En premier lieu, notre carte d'alimentation spécifique qui est ici associée à une valve GZ34 et deux selfs d'alimentation. On y distingue également les deux cartes pilotes qui pourront au besoin être configurée pour permettre d'employer et d'utiliser différentes références de tubes.. La première référence que nous proposons en standard emploie une ecc83/12ax7 dans une configuration mû follower optimisé. Cette référence existe aussi bien en neuf qu'en Nos (New Old Stock) et dans de nombreuses versions. Elle est également disponible partout à prix abordable. Notre deuxième suggestion n'est disponible qu'en Nos c'est la double triode 12bz7 qui offre des propriétés semblables à la 12ax7 mais avec une résistance interne deux fois plus faible et une pente deux fois plus forte. ce qui permets une bande passante plus large ainsi qu'une meilleure adéquation à la charge qu'elle pilote. Une troisième référence intéressante est possible avec le tube 5751.
Nous proposons également une version spéciale qui emploie une penthode européenne dès plus performante : la D3a.de Siemens. Pour cette dernière nous avons développé une carte pilote spécifique.
Le circuit que nous avons adopté pour cette référence particulière exploite ce tube dans une configuration pseudo triode et nous permets le bénéfice des excellentes performances qu'offre cette penthode dans ce mode.
L'utilisateur peut choisir entre deux type de charge. La première est de type résistif et la seconde de type actif avec l'emploi d'une source de courant de type CCCS (Cascode Constant Current Source). Sans trop entrer dans les détails technique ce mode de fonctionnement augmente notablement la résistance de charge vu par le tube ce qui contribue à diminuer notablement les distorsions.
Le transformateur d'alimentation est un modèle torique réalisé sur mesure par une société spécialisée en Europe. Les socles ux4 des triodes 300B ainsi que celui de la valve GZ34 sont des modèles bakélite à douilles. La tension d'alimentation des cathodes filaments des 300B est réalisé avec des modules spécifique qui délivrerons 5Vdc quelque soit la charge.
Les tubes pilotes : 12ax7, 12bz7 et D3a...

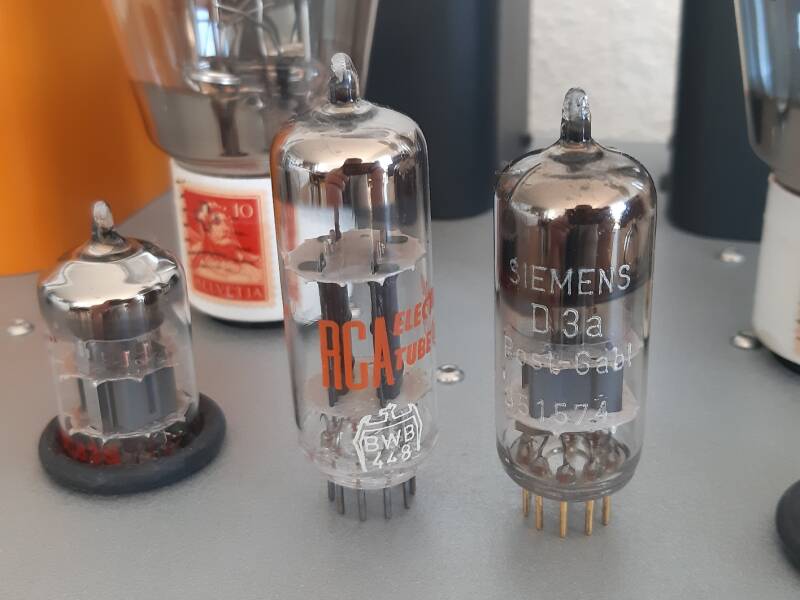

Ci-dessous un gros plan sur les principales références de tubes que l'on peut choisir d'employer avec notre amplificateur. De gauche à droite, une 12ax7, puis une 12bz7 (Nos) et enfin la penthode D3a Siemens. Selon la configuration nous conseillons également l'excellente double triode 5751. N'hésitez pas à nous contacter si vous souhaitez plus de précisions.
Les transformateurs de sorties
Les transformateurs de sorties que nous avons sélectionné pour notre amplificateur SE 300B standard sont les modèles LL1664/60mA (3KΩ/8Ω) ou LL1663/60mA (5KΩ/8Ω) de Lundahl Transformers. La version signature du SE 300B emploie le modèle S-9 de Monolith Magnetics.(3,3KΩ/4/8Ω).
L'amplificateur SE à triode PX-4
Sur demande, avec un cahier des charges défini ensemble, nous pouvons réaliser pour vous la triode de puissance de votre choix et en tirer les meilleurs performances aussi bien objectives que subjectives. Un exemple ci dessous avec un amplificateur intégré utilisant la célèbre triode Anglaise PX-4 Osram Marconi. N'hésitez pas à nous contacter pour des informations complémentaires et/ou une offre personnalisée.
Raccordements & connectique...
Vue arrière de la connectique de base avec ici en (option) une deuxième entrées ligne RCA sélectionnable directement via un inverseur de qualité.. Les prises haut-parleur gauche et droite pour le raccordement d'une enceinte de 4Ω ou 8Ω, suivi d'un porte fusible et d'une prise secteur IEC. Sur demande nous pouvons fournir une sélections de tubes et valve. Ces derniers seront testés directement sur l'appareil réalisé.

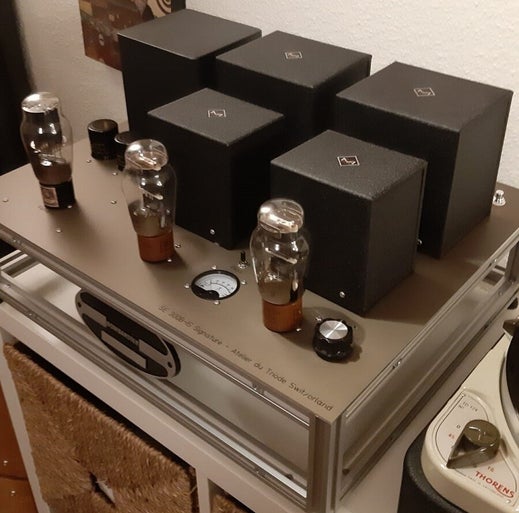

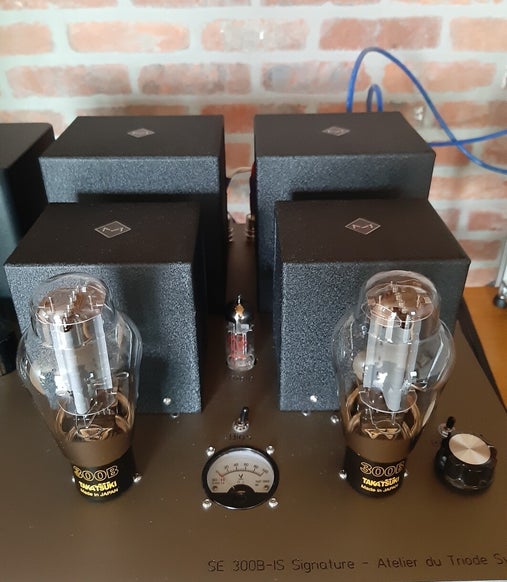

Version signature avec des transformateurs Monolith Magnetic
La version Signature de notre amplificateur SE 300B utilise des transformateurs de sorties S-9 de Monolith Magnetics. Etant donné les dimensions de ces derniers, le châssis et plus large et plus profond. Ses dimensions totale transformateurs compris sont de 430 x 330 x 228mm.
